Servizio di Taglio ad Acqua ed Abrasivo con Tecnologia OMAX

Un’avanzata tecnologia che permette di ottenere risultati di alta qualità, ideale per la prototipazione e la produzione di parti meccaniche di precisione.

Nessuna alterazione alle proprietà del materiale o deformazioni durante il taglio

01.

Riduzione tempistiche e costi

Ottima finitura di taglio, bava assente o minima, evitando riprese sul bordo di taglio

02.

Lavorazione multi-materiale

Grazie a questa tecnologia siamo in grado di lavorare tutti i materiali: Acciaio, acciaio inox, titanio, leghe di alluminio, leghe di rame (bronzo e ottone), materiali temprati, metallo duro (widia), ceramica, materiali compositi, carbonio, marmo, plastica, gomma, spugna ecc… con spessori che vanno da 0,01 a 150 millimetri.

03.

Taglio privo di conicità

Grazie alla testa di taglio Tilt-A-Jet si ottiene un taglio perfettamente perpendicolare, anche su spessori importanti (fino a 150 mm), garantendo tolleranze centesimali sulla parte.

Qualità di taglio da 1 a 5

L’impostazione della qualità è un compromesso fra la migliore finitura superficiale ed il tempo

Come funziona il Taglio Ad Acqua?

  • 1. La pompa ad alta pressione genera un flusso di acqua ad alta pressione per il processo di taglio.

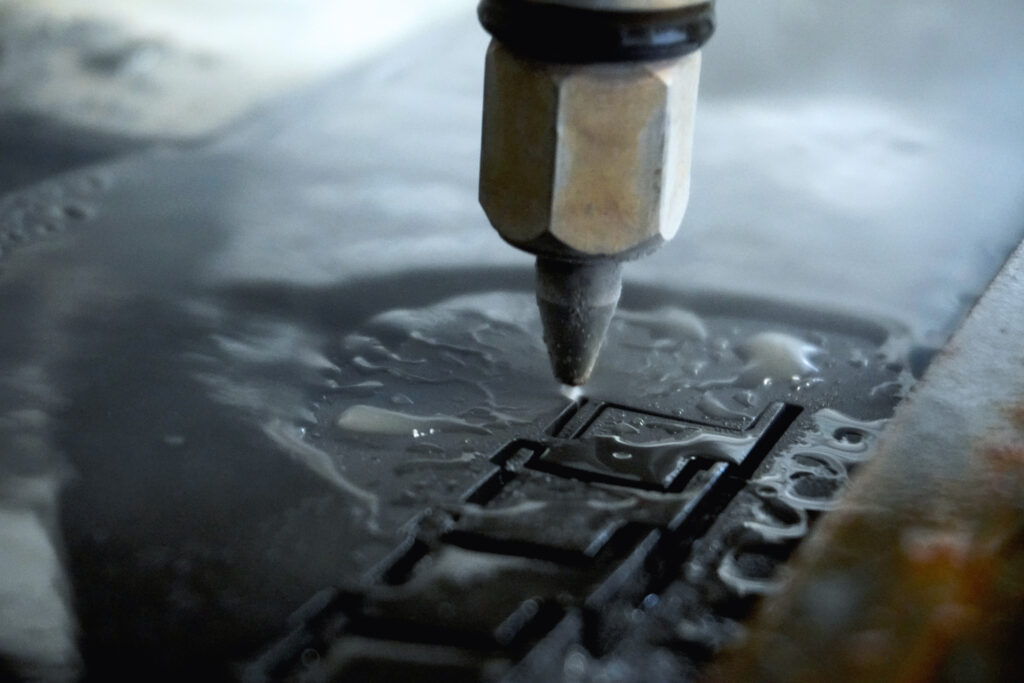

  • 2. All’interno della testa di taglio l’acqua in pressione passa attraverso un orifizio di piccolo diametro formando un getto compatto. Il getto passa quindi attraverso una sezione di Venturi in cui una quantità dosata di abrasivo viene aspirata nel flusso d’acqua. La miscela di acqua e particelle abrasive passa attraverso uno speciale tubo miscelatore ceramico e, uscendo dall’ugello, forma un getto abrasivo compatto che viaggia a velocità elevatissima.
  • 3. La vasca di raccolta dissipa l’energia residua che ha il getto abrasivo aver tagliato il materiale in lavorazione.
  • 4. La tramoggia abrasivo provvede a dosare un flusso costante di abrasivo all’ugello
  • 5. Come opzione aggiuntiva per idrogetti OMAX, questa testa di taglio a più assi controllati, permette tagli angolati e può essere usata per ridurre automaticamente conicità per tagli verticali precisi.
  • 6. Un sistema di movimentazione XY muove con estrema precisione l’ugello per creare il percorso di taglio desiderato.
  • 7. Controllo avanzato per i sistemi a getto d’acqua abrasivo gestito da un PC permette la produzione di pezzi precisi con minima esperienza dell’operatore.

Quello che ci differenzia: Tilt-A-Jet ®

Il Tilt-A-Jet® (4° e 5 asse su Z°) rappresenta l’ ultima innovazione OMAX, in continuo progresso, per una maggiore accuratezza nella lavorazione con getto ad acqua.

  • Riduzione automatica della conicità senza programmazione o taratura
  • Rimozione della conicità avanzata, +/- 9° max inclinazione di taglio
  • Corsa di 152 mm nella direzione Z
  • Riaggiustamento automatico
  • Asse Z controllato da servo motori con possibilità di eseguire tagli su parti già precedentemente lavorate, con pieghe e profili tridimensionali

Quello che ci differenzia: Ugello Minijet

  • Taglia parti complesse senza lasciare nessuna deformazione
  • Rende possibile la massima precisione con la minor conicità realizzabile
  • Taglia lasciando ad un spigolo un raggio minimo di 0.30 mm, che lo rende ideale per le parti di minuteria
  • Taglia utilizzando minor materiale nella parte di scarto, così si rende ideale per la lavorazione di materiali preziosi

Intelli-ETCH

Un nuovo strumento software che consente ai centri di lavoro a getto d’acqua di creare modelli 3D in una vasta gamma di materiali.

Intelli-ETCH è ideale per applicazioni che richiedono una bassa precisione, ma di alta estetica visiva, come componenti artistiche o incisione di parole e loghi.

Cosa ci differenzia da un taglio laser?

Tagli perfetti, sempre

Grazie alla nostra particolare testa di taglio OMAX, la Tilt-A-Jet, è possibile regolare la conicità di taglio.
Questo ci permette di eseguire tagli perfettamente perpendicolari su spessori importanti (fino a 150 mm).
Grazie alla Tilt-A-Jet è possibile pensare di realizzare parti meccaniche finite con tolleranze centesimali!

Aumenta la produttività

Il Taglio Laser è più veloce del Taglio ad Acqua?
Forse non sai che con la tecnologia del Taglio ad Acqua è possibile lavorare più lamiere insieme, una sopra l’altra, per fare produzioni di particolari in serie!
In questo modo si aumenta notevolmente la produttività e si abbatte il costo del singolo componente!

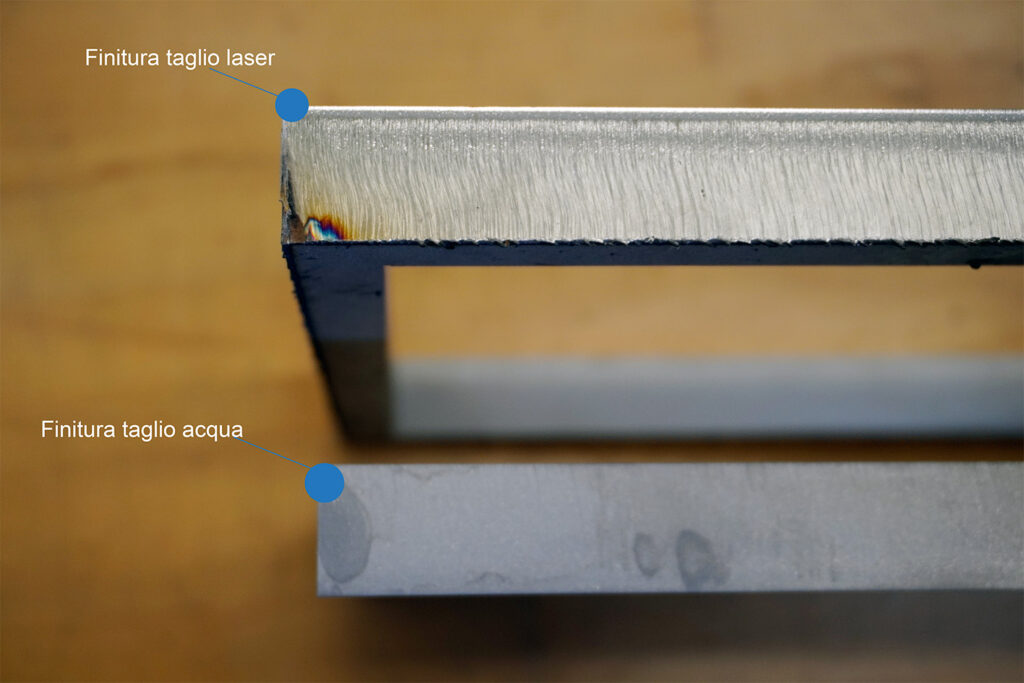

Il tuo pezzo esce finito

Il nostro Taglio ad Acqua realizza un bordo di taglio finito, senza bave e senza nessuna alterazione fisico/chimica del bordo di taglio.
Il particolare tagliato ad acqua esce finito e non ha bisogno di alcuna ripresa successiva. Inoltre eventuali fori da lavorare post-taglio (es filettatura..), non sono alterati termicamente e questo si traduce in un maggior risparmio di tempo e nessuna rottura di utensili!

  • Leggi qui le FAQ più comuni sulla Stampa 3D
  • Manifatturiero
  • Aerospaziale
  • Prototipazione
  • Ricerca e Sviluppo
  • Medicale
  • Automotive
  • Beni di consumo
  • Industria Meccanica, Automazione
  • Componenti di macchine, stampi ed utensili
  • Affiancamento alle lavorazioni quali CNC ed erosione a filo (EDM) molto lenta, in quanto il taglio ad acqua consente una maggiore velocità nell’esecuzione di figure, ma anche la preparazione di fori d’infilaggio e pre lavorazione con sovrametallo, per finitura con edm.

Dimensioni dell’area di lavoro della nostra macchina:

  • Dimensioni banco: 1168mm x 787mm
  • Corsa X, Y: 670mm x 620mm
  • Corsa Z: 152mm

Siamo in grado di lavorare qualsiasi materiale con spessori che vanno da 0,01 a 150 millimetri .

Grazie a questa tecnologia siamo in grado di lavorare tutti i materiali: Acciaio, acciaio inox, titanio, leghe di alluminio, leghe di rame (bronzo e ottone), materiali temprati, metallo duro (widia), ceramica, materiali compositi, carbonio, marmo, plastica, gomma, spugna ecc…

No, il Taglio ad Acqua non altera in alcun modo il materiale che lavora. Si tratta di un taglio a freddo, dunque, indipendentemente dallo spessore da lavorare il materiale non subirà nessuna distorsione. Questo lo rende ideale per la realizzazione di parti finite.

Dovrai semplicemente fornirci il disegno del particolare che intendi realizzare in formato .DXF, .DWG, .PDF o .STEP .

No, con il Taglio ad Acqua possiamo eseguire lavorazioni su parti già verniciate senza rovinare in alcun modo la finitura superficiale.

Si, con il Taglio ad Acqua possiamo eseguire lavorazioni su parti già sottoposte a trattamenti termici quali: tempra, cementazione, nitrurazione.

Si, grazie alla nostra Tilt-A-jet, siamo in grado di eseguire tagli con inclinazione fino a +/- 9° .

  • Leggi qui le FAQ più comuni sul Taglio Ad Acqua
